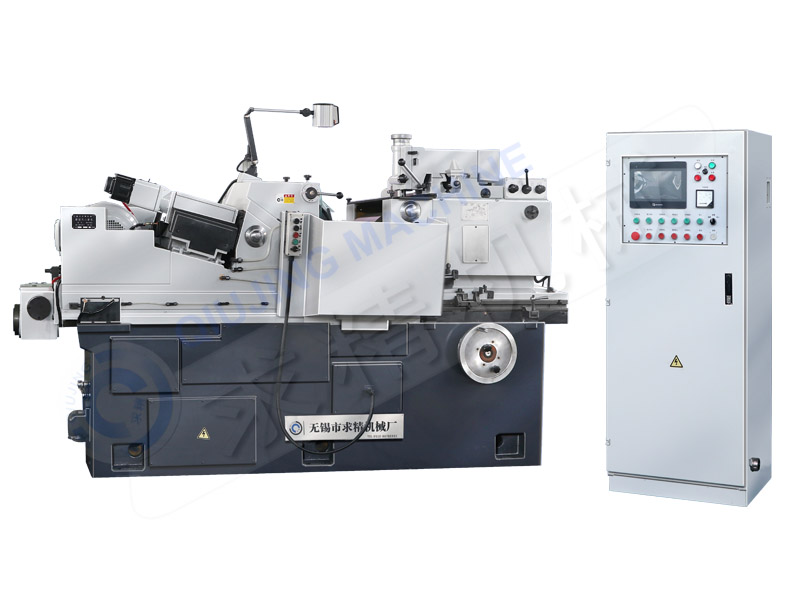

Mk11100數控無心磨床
瀏覽： 發布日期：2020-05-15
Mk11100數控無心磨床機床主要特點：
★床身、高強度密烘鑄鐵，兩次時效處理，精密加工以確保機床高精度。
★砂輪裝置：雙支承結構結構，剛性好，砂輪軸采用五片球支點短軸瓦油膜動壓軸承，主軸采用陶瓷主軸，精度好，耐磨性高（不易發熱，間隙小，可修復）。
★導輪裝置：導輪軸采用雙支承結構，剛性好，采用多片式動壓油膜軸承。調速采用變頻交流電機無極調速。
★進給：機床砂輪架導輪架雙面移動布局，易于配備各種送料裝置及自動化。
砂輪架采用貼塑潤滑導軌，伺服進給，抗震性好，進給靈敏精確，磨削穩定性高。定位精度可達0.001mm。
導輪架移動采用平V型導軌。
★砂輪修整裝置：采用伺服電機滾珠絲桿驅動補差修整，可實現臺階圓弧的修整。
★導輪修整裝置：減速電機驅動滾珠絲杠，無級調速，平穩可靠。
★控制系統：三菱系統，自動修整補償，人機對話，進給量，速度，時間均可調。
★操作采用顯示屏人機對話，進給量，速度，時間均可調。
★機床冷卻系統配有磁性分離器
機床主要規格參數：
|
磨削直徑 Grindingdiameter |
通磨Plunge feed | 10～100（mm） |
| 切入磨Thru-feed | 10～100 (mm) | |
|
磨削長度 Grinding length |
通磨（標準）Plunge feed | 400 (mm) |
| 切入磨Thru-feed | 390 (mm) | |
| 砂輪規格Grinding wheel specifications | P500×400×305 | |
| 導輪規格 Regulating wheel specifications | P350×400×203 | |
| 砂輪轉速Grinding wheel speed | 1330(r/min) | |
| 導輪轉速Regulating wheel specifications | 12--200(r/min) | |
| 導輪回轉角度Swiveling angle of regulating wheel | 垂直面內vertical | -2～+4 (°) |
| 水平面內horizontal | -15～+15 (°) | |
| 導輪架橫向位移量 | 0.01(mm) | |
| 砂輪架數控伺服進給 | 0.001(mm) | |
|
砂輪與導輪中心連線至托架底面高度（mm） Height from centerline of gri.wheel & reg.wheel to workrest |
290(mm) | |
| 機床總功率（kw） | 26（kw） | |
| 機床重量Weight | 約8000（kg） | |
| 機床外形尺寸長×寬×高(L*W*H) | 4100×1400×1700 | |
| 工作精度 | 圓度roundness | 2（μm） |
| 圓柱度cylindricity | 3（μm） | |
| 粗糙度surface roughness | 0.32（Ra） | |
