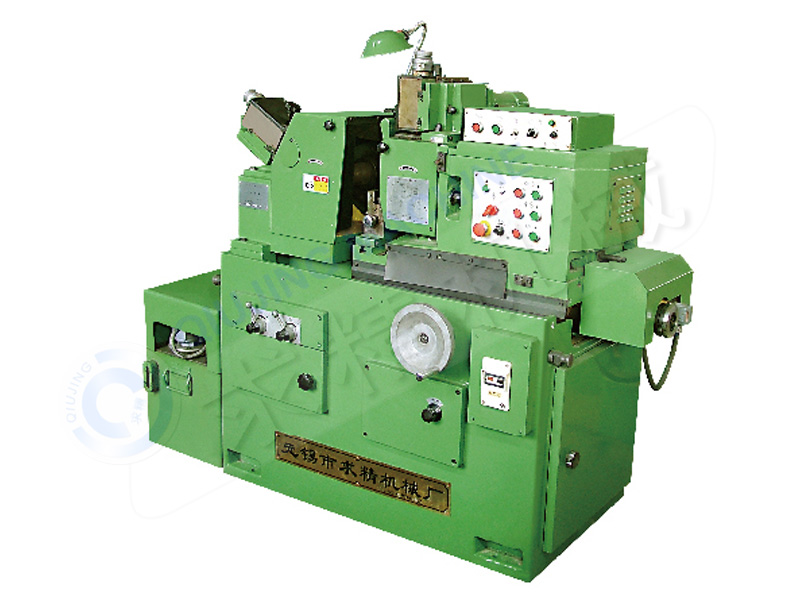

M1020無心磨床
瀏覽： 發布日期：2019-12-03
M1020無心磨床機床主要特點：
★機床采用導輪架單面移動方式。
★砂輪裝置：懸伸結構，更換砂輪方便，，軸瓦采用多片式動壓油膜軸承。。
★導輪裝置：懸伸結構，更換導輪方便，主軸采用球鐵，采用三片式動壓油膜軸承。
★導輪調速采用交流變頻無級調速。
★機床可采用自動橫向切入機構
機床主要規格參數：
| 磨削直徑Grindingdiameter | 通磨Plunge feed | 0.5～20（mm） |
| 切入磨Thru-feed | 3～20（mm） | |
| 磨削長度(標配) | 通磨Plunge feed | 80（mm） |
| 切入磨Thru-feed | 89（mm） | |
| 砂輪規格Grinding wheel specifications | P300×100×127 | |
| 導輪規格Regulating wheel specifications | PSA200×100×75 | |
| 砂輪轉速 Grinding wheel speed | 2100(r/min) | |
| 導輪轉速(r/min) Regulating wheel speed | 10-180(r/min) | |
| 導輪回轉角度Swiveling angle of regulating wheel | 垂直面內vertical | -2～+4(°) |
|
水平面內horizontal |
-1～+3(°) | |
| 導輪架橫向位移量 | ||
| 手輪刻度進給量 | 0.002（mm） | |
| 砂輪與導輪中心連線至托架底面高度（mm） | 170（mm） | |
| 機床總功率（kw） | 2.96（kw） | |
| 機床重量（kg） | 2000（kg） | |
| 機床外形尺寸長×寬×高 | 1800×1290×1350 | |
|
工作精度accuracy （標準試料） |
圓度 | 2（μm） |
| 圓柱度 | 3（μm） | |
| 粗糙度 | 0.32（Ra） | |
