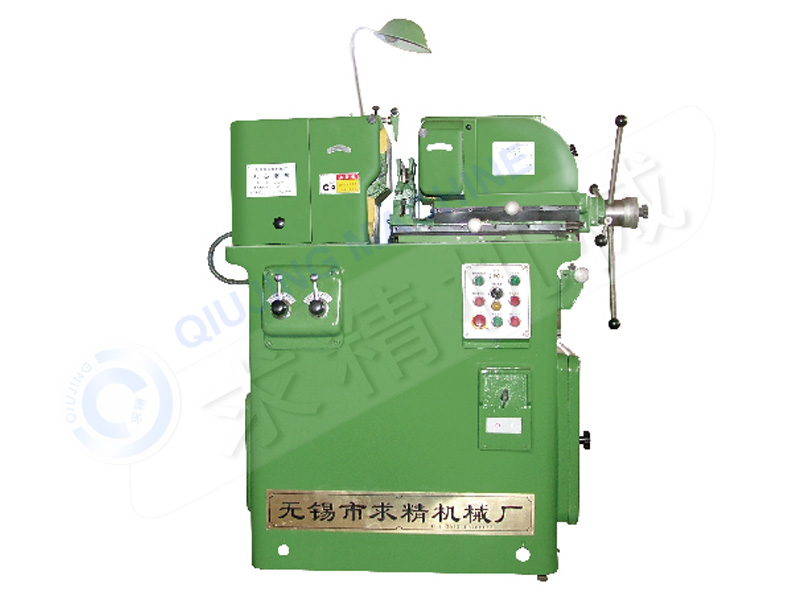

M1010無心磨床
瀏覽： 發布日期：2019-12-17
無錫求精機械廠M1010機床特點及規格參數
機床主要特點：
★機床采用導輪架單面移動方式。
★砂輪為軸采用懸伸結構，更換砂輪方便。
★導輪軸采用多片式動壓油膜軸承。
★導輪軸采用懸伸結構，更換導輪方便
★導輪軸采用整體錐體滑動軸承。
★導輪調速采用交流變頻無級調速。
機床主要規格參數：
| 磨削直徑Grindingdiameter | 通磨Plunge feed | 0.5～10（mm） |
| 切入磨Thru-feed | 3～10(mm) | |
| 磨削長度Grinding length（標配） | 通磨Plunge feed | 60(mm) |
| 切入磨Thru-feed | 45(mm) | |
| 砂輪規格Grinding wheel specifications | P200×75×50(mm) | |
| 導輪規格 Regulating wheel specifications | P125×50×50(mm) | |
| 砂輪轉速Grinding wheel speed | 1300(r/min) | |
| 導輪轉速Regulating wheel speed | 45～240(r/min) | |
| 導輪回轉角度Swiveling angle of regulating wheel | 垂直面內vertical | -2～+5(°) |
| 水平面內horizontal | 0～+3(°) | |
| 導輪架橫向位移量 | ||
| 手輪刻度進給量Min Feeding Amount of Grinding Wheel Dresser | 0.002（mm） | |
| 砂輪與導輪中心連線至托架底面高度（mm）Height from centerline of gri.wheel & reg.wheel to workrest | 125（mm） | |
| 機床總功率Power | 2.96（kw） | |
| 機床重量Weight | 850（kg） | |
| 機床外形尺寸長×寬×高 | 1125×1125×1165 | |
|
工作精度accuracy （標準試料） |
圓度roundness | 2（μm） |
| 圓柱度cylindricity | 3（μm） | |
| 粗糙度roughness | 0.32（Ra） | |
